Attuatori lineari Serie TA16

L’attuatore lineare TA16 di TiMOTION è l’evoluzione dei modelli TA2 e trova impiego in molteplici ambiti applicativi. Infatti riesce a raggiungere i 2500N di carico e la velocità di 19.2mm/s di velocità lineare. Altra caratteristica peculiare di TA16 è la silenziosità di funzionamento garantita da una trasmissione effettuata con ingranaggi in plastica. La forma costruttiva con motore parallelo rinviato permette a questo attuatore di essere utilizzato in risotti ingombri di installazione senza sacrificare capacità di carico.

È disponibile con protezione fino IP66 e sensori di posizione di Hall o potenziometro. Tra le certificazioni della Serie TA16 vi sono IEC60601-1, ES60601-1, IEC60601-1-2, UL962, EMC.

Principali caratteristiche

  • Tensione motore: 12, 24, 36, 48V DC

  • Carico massimo: 3 500N in tiro / spinta

  • Velocità massima a pieno carico: 6,5mm/s (con 3 500N in condizione di spinta o tiro)

  • Corsa standard: 20~600mm

  • Dimensione minima di ingombro: ≥ corsa+112mm

  • Colore: argento

  • Classe di protezione IP: Fino a IP66

  • Opzioni: Potenziometro lineare, sensorei di Hall

  • Certificazioni: IEC60601-1, ES60601-1, IEC60601-1-2, UL962, EMC

  • Range di temperatura di esercizio: +5°C~+45°C

  • Silenziosità di esercizio e dimensioni ridotte per un’installazione facile

Documentazione e specifiche tecniche

Dimensioni

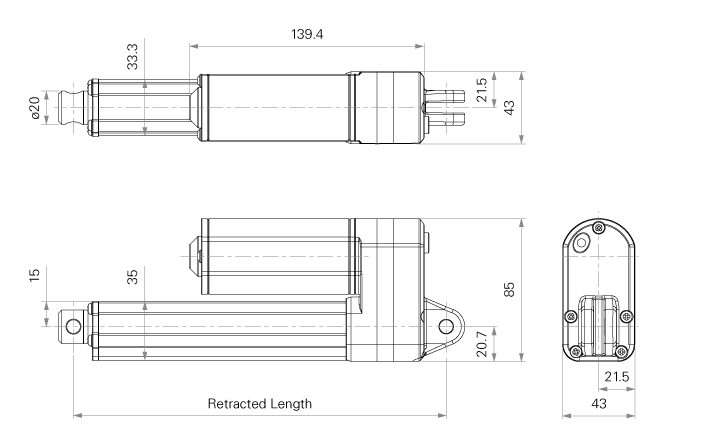

Senza sensore o con sensori Hall (mm)

Con sensore POT (mm)

Scegli il modello di attuatore lineare TiMOTION adatto alle tue esigenze

TA2

Carico max. in spinta: 1,000N
Carico max. in trazione: 1,000N
Velocità massima: 67.5mm/s
Protezione IP: IP66D

TA2P

Carico max. in spinta: 3,500N
Carico max. in trazione: 2,000N
Velocità massima: 56.5mm/s
Protezione IP: IP66D

TA12

Carico max. in spinta: 12,000N
Carico max. in trazione: 6,000N
Velocità massima: 57.3mm/s
Protezione IP: IP66W

TA16

Carico max. in spinta: 3,500N
Carico max. in trazione: 3,500N
Velocità massima: 23.5mm/s
Protezione IP: IP66

TA23

Carico max. in spinta: 10,000N
Carico max. in trazione: 4,000N
Velocità massima: 39mm/s
Protezione IP: IP66W

TA38

Carico max. in spinta: 1,500N
Carico max. in trazione: 1,500N
Velocità massima: 12.5mm/s
Lunghezza retratta: ≥ 160mm

JP3

Carico max. in spinta: 2,000N
Carico max. in trazione: 2,000N
Velocità massima: 23.5mm/s
Protezione IP: IP69K

JP4

Carico max. in spinta: 4,500N
Carico max. in trazione: 3,000N
Velocità massima: 27.5mm/s
Protezione IP: IP69K

MA1

Carico max. in spinta: 4,500N
Carico max. in trazione: 4,500N
Velocità massima: 58.5mm/s
Protezione IP: IP69K

MA2

Carico max. in spinta: 6,000N
Carico max. in trazione: 6,000N
Velocità massima: 52.5mm/s
Protezione IP: IP69K

VN1

Carico max. in spinta: 3,500N
Carico max. in trazione: 3,500N
Velocità massima: 10.4mm/s
Protezione IP: IP66K
